◆產品概述

          THT-APS電弧光綜合保護系統（切除總故障典型動作時間為60～70ms）比傳統保護動作時間縮短了60ms，將電弧光故障限制在了初始階段，阻斷故障發展的可能性。

          該產品主要應用于：各發電廠、變電站、配電所、箱式變、鐵路電站等系統開關柜內中低壓母線保護；饋線柜電纜室連接頭、斷路器室保護；整流柜保護；其它易發生弧光的設備如高壓電機接線盒等保護。

◆產品組成

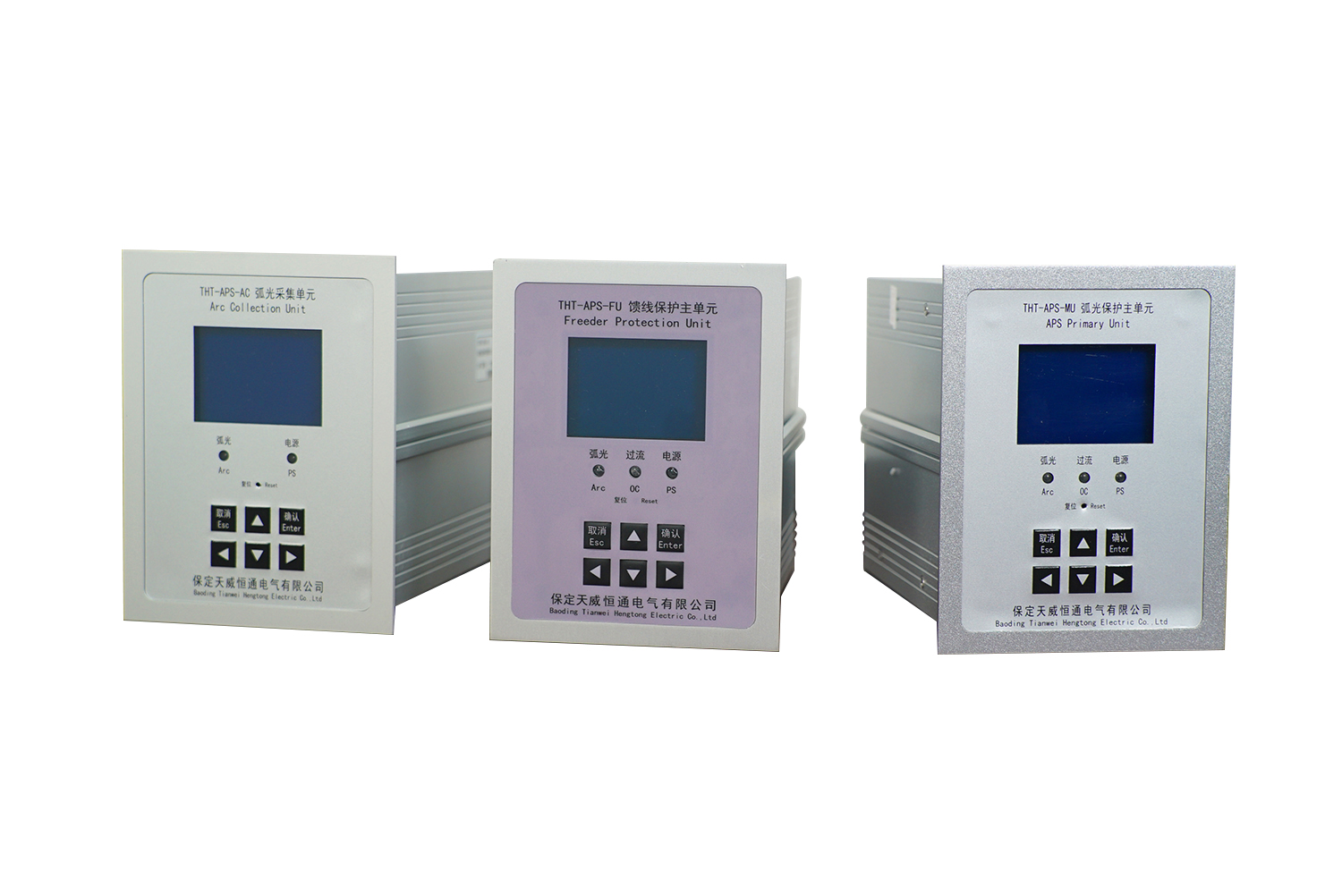

          THT-APS電弧光綜合保護系統包括THT-APS-MU主單元、THT-APS-AC弧光采集單元、THT-APS-FU饋線保護單元等。

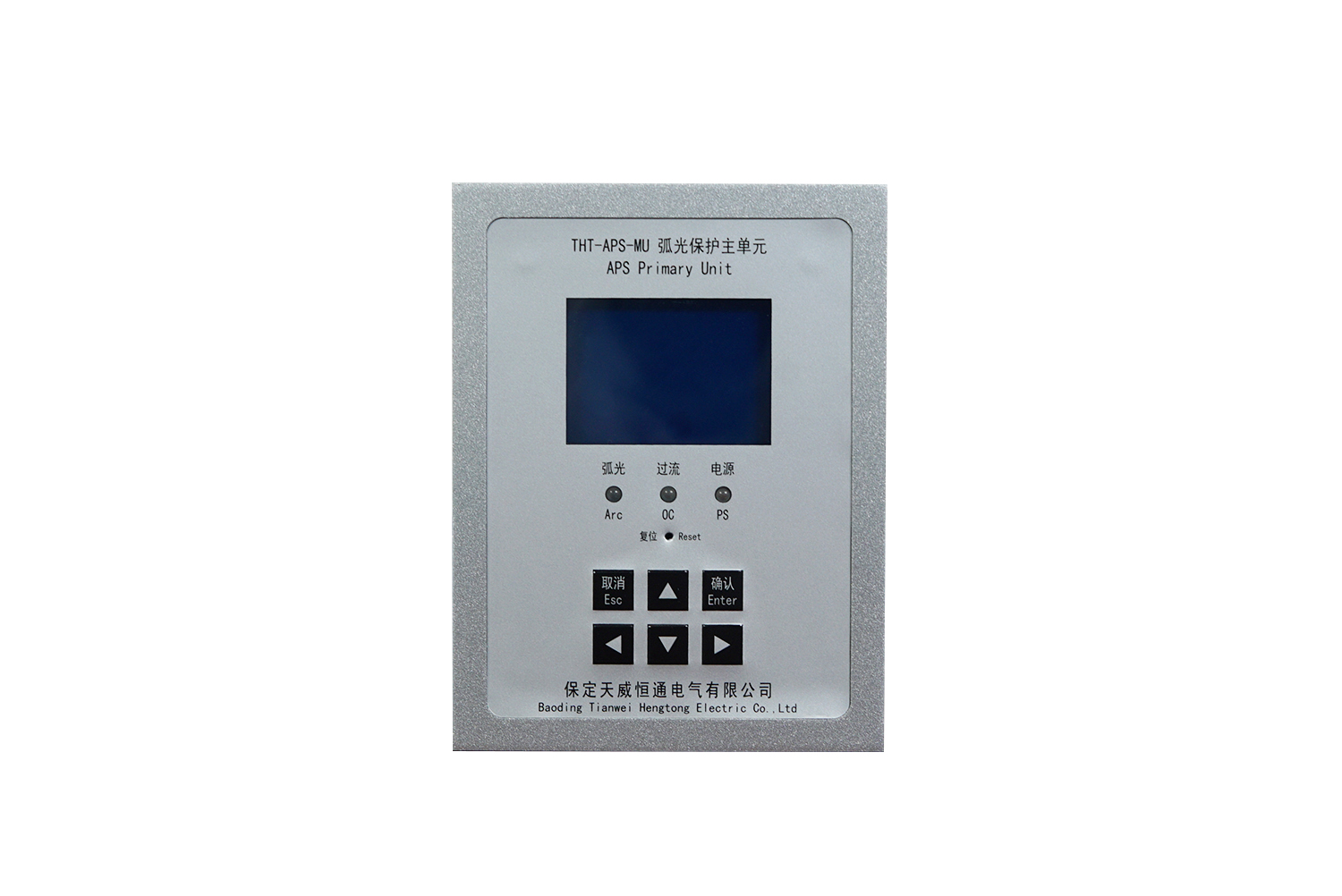

THT-APS-MU主單元

          主單元是電弧光保護系統的核心，采集、測量、計算各種輸入量，實現各項保護邏輯的設定。具有與站內監控系統通信、自檢等功能。檢測短路電流和來自弧光傳感器的光信號，對數據進行處理，判斷，發出跳閘信號給上游斷路器以切除故障，并根據弧光傳感器的地址實現故障定位。

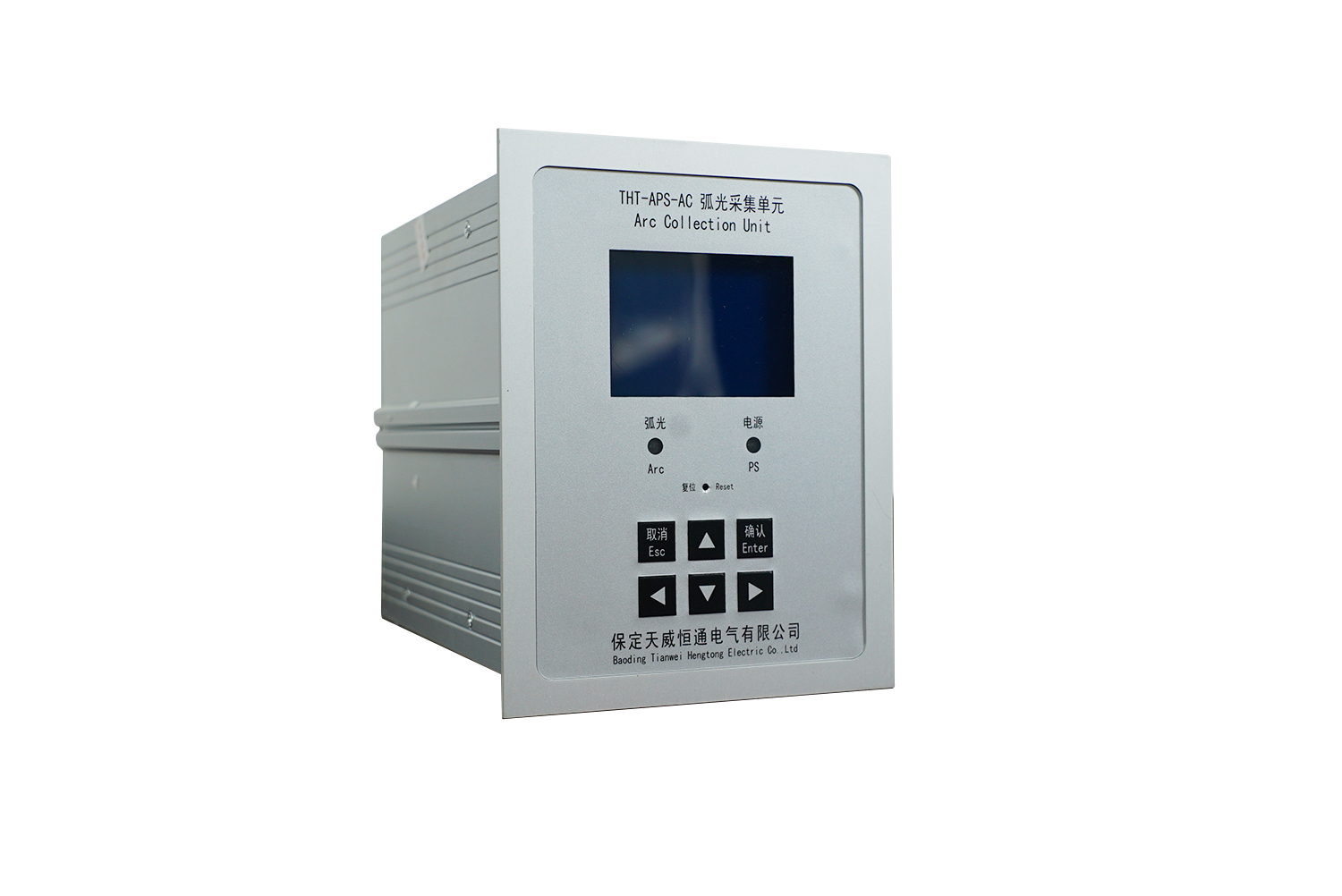

THT-APS-AC弧光采集單元

          弧光采集單元是當采集點超出主單元固有配置時加裝的采集信號單元，每個單元可提供16路弧光采集輸入。每一路弧光信號均可以由操作界面完成地址設定。光信號通過光纖，由T1/T2傳遞給主單元，其它數據由通訊連接進行傳遞，各采集單元之間用串行方式連接。

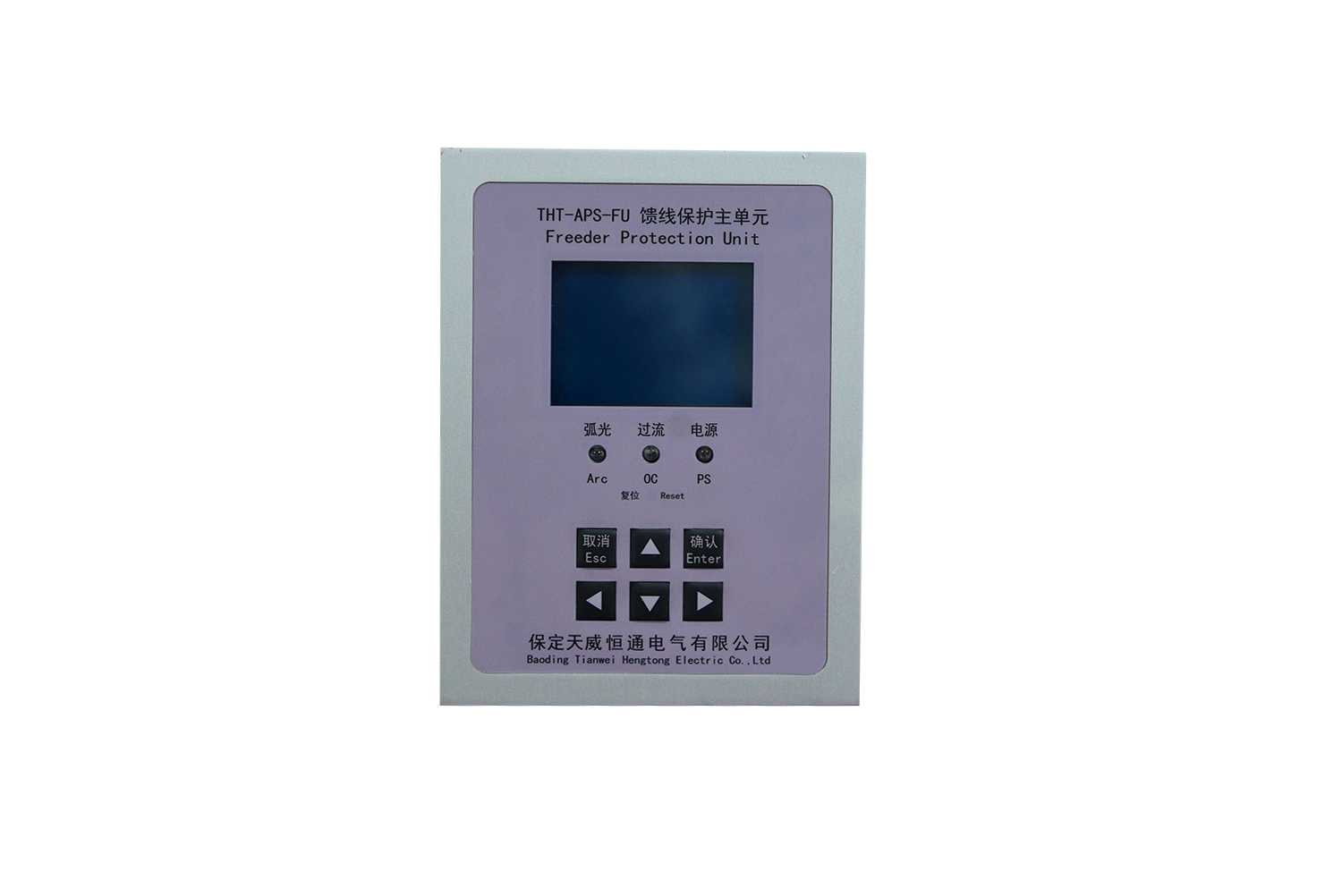

THT-APS-FU饋線保護單元

          饋線保護單元作為饋線型弧光保護的單元獨立使用，每個單元可提供3路弧光采集輸入，弧光傳感器一般安裝在饋線柜的斷路器室（遠離母線室一側）和電纜室，也可根據實際需求選擇安裝位置。當饋線柜中發生弧光時迅速采集弧光信號，結合過流信號啟動開關柜相關保護，斷開該饋線柜中的斷路器。避免由于某一開關柜故障而跳開整段母線造成的大范圍停電。

◆產品特點

◇主單元能夠獨立攜帶弧光傳感器，降低業主使用成本；

◇可配套獨立的后臺系統；

◇光纖環網設計，保證各種運行環境下系統動作的可靠性；

◇具有事故記錄、故障定位、電流測量功能；

◇大屏幕液晶顯示，操作簡單；

◇弧光信號在采集單元之間串行傳輸，使監測點的數量可任意增加；

◇主單元與采集單元間具有光纖、通訊雙連接，既可快速傳遞故障弧光信號，又可進行數據傳輸；

◇算法先進，數據處理更加快速、準確，計算時間小于208μs；

◇關鍵元器件采用進口產品；

◇通過電磁兼容檢驗，嚴酷等級為IV級；

◇弧光傳感器通過光纖與主設備無源連接，電氣隔離及抗干擾能力極強；

◇全合金外殼設計，質量輕，能夠屏蔽外界電磁干擾；

◇動作判據可設置為弧光和過流雙判據動作或單弧光動作，可根據需要設置動作口同步性；

◇通訊支持ModBus RTU、IEC61850等通訊規約。
